Materiali degli utensili per il porting: Ottimizzazione delle prestazioni e della durata

Acciai ad alta velocità (HSS):

• Tipi: M2, M7, T15 sono comuni per la loro tenacità e convenienza.
• Vantaggi: Buona resistenza all'usura e adatti a impieghi generici.

Acciai rapidi al cobalto:

Esempi: Includono gradi come M35 e M42, contenenti aggiunte di cobalto.

Vantaggi: Maggiore resistenza al calore e durezza rispetto agli HSS standard, adatti per materiali più duri.

• Carburo di tungsteno:
• Gradi: Meno comune per le svasature, ma alcuni gradi specializzati offrono una durezza estrema per materiali molto abrasivi.

Frese in metallo duro

• Carburo di tungsteno: Lo standard per le frese in metallo duro grazie alla loro eccezionale durezza, resistenza all'usura e capacità di mantenere forme complesse.
• Gradi: Esistono diversi gradi di carburo che influenzano la tenacità e la resistenza all'usura. Le frese spesso utilizzano gradi leggermente più duri di quelli utilizzati per gli utensili da taglio.

Rotoli, lamelle e pietre abrasive

• Grane abrasive:

Ossido di alluminio: Versatile e conveniente per molti materiali.

Carburo di silicio: Più duro dell'ossido di alluminio, per pezzi molto duri o per una rimozione aggressiva del materiale.

Ceramica: grane ad alte prestazioni per applicazioni impegnative, che offrono resistenza all'usura e durata.

• Materiali di supporto:
• Tessuto: Supporto flessibile per rotoli e lamelle.
• Fibra di vetro: Supporto rinforzato per alcuni abrasivi ad alte prestazioni.

Fattori di selezione del materiale

• Materiale del pezzo: La durezza e l'abrasività dei materiali della testata del motore (alluminio, ghisa, ecc.) sono considerazioni primarie.
• Tipo di utensile: Le svasature richiedono materiali più duri degli abrasivi, che si concentrano su grane resistenti all'usura.
• Volume di produzione: Influenza l'importanza della durata dell'utensile rispetto al costo iniziale.
• Finitura desiderata: Le finiture più fini richiedono una progressione delle grane abrasive.

Rivestimenti per tipi di utensili specifici

• Utensili per svasatura

TiN (nitruro di titanio): Un rivestimento comune e generico che può migliorare la resistenza all'usura e ridurre leggermente l'attrito in alcuni scenari di porting.

TiCN (Titanium Carbonitride): Un'alternativa più dura e liscia al TiN, che può offrire una resistenza all'usura leggermente migliore.

Rivestimenti specializzati: Rivestimenti specifici per materiali molto abrasivi possono essere utili per applicazioni di porting di nicchia.

• Frese in metallo duro

Meno comune: i rivestimenti sono usati meno frequentemente sulle frese in metallo duro a causa delle geometrie complesse e delle proprietà intrinseche del metallo duro.

Potenziali usi di nicchia: In scenari di porting molto impegnativi con materiali specifici, rivestimenti specializzati come TiAlN o carbonio simile al diamante (DLC) potrebbero offrire miglioramenti marginali della resistenza all'usura.

• Utensili abrasivi


Non sono tipicamente rivestiti: La resistenza all'usura è data dalle grane abrasive stesse. I rivestimenti non vengono generalmente applicati a rulli, lamelle o pietre di porting.

Fattori da considerare

• Costo-efficacia: I rivestimenti comportano un costo aggiuntivo. I loro vantaggi possono non essere sempre superiori a quelli degli utensili per il porting rispetto agli utensili da taglio standard.
• Compatibilità dei materiali: Il pezzo da lavorare è fondamentale. I rivestimenti offrono i maggiori vantaggi nella lavorazione di materiali duri e abrasivi.
• Geometria: Il rivestimento di bave di forma complessa può essere impegnativo e una copertura non uniforme potrebbe avere un impatto negativo sulle prestazioni.

Caso d'uso principale

• Porte della testata del cilindro del motore: gli utensili per le porte vengono utilizzati principalmente per modificare e rimodellare le porte di aspirazione e di scarico all'interno della testata del cilindro di un motore. L'obiettivo è migliorare il flusso d'aria per una maggiore potenza ed efficienza.

Settori e applicazioni specifici

• Automotive ad alte prestazioni:
• Appassionati che modificano le auto da strada per aumentare potenza e coppia.
• Team di corse che ottimizzano meticolosamente i motori in base alle normative del loro sport.
• Messa a punto delle motociclette: testate dei cilindri per motociclette da strada e da competizione.
• Prestazioni dei motori di piccole dimensioni: personalizzazione dei motori nei kart, nelle attrezzature da giardino e in altre applicazioni in cui i guadagni di flusso d'aria sono vantaggiosi.
• Potenziali utilizzi di nicchia: alcuni utensili di porting specializzati potrebbero avere applicazioni in altri settori in cui è necessario rimodellare i passaggi interni (ad esempio, lavori di stampi e matrici, sebbene meno comuni).

Perché vengono utilizzati gli utensili di porting

• Potenza Vantaggi: Le porte ottimizzate possono aumentare significativamente la capacità di respirazione di un motore.
• Efficienza: Un flusso d'aria migliorato può tradursi in un migliore risparmio di carburante in determinate condizioni.
• Personalizzazione: Le porte consentono di adattare le caratteristiche del motore in base alla configurazione o all'uso previsto di un veicolo specifico.

Settori chiave che utilizzano strumenti di porting

Automotive ad alte prestazioni: Un settore chiave per gli strumenti di porting. Include:

• Entusiasti delle prestazioni stradali: Alla ricerca di incrementi di potenza per i loro veicoli personali.
• Squadre da corsa professionali: Ottimizzano meticolosamente i motori per ottenere le massime prestazioni nell'ambito dei regolamenti delle gare (gare di accelerazione, gare su circuito, ecc.).

Prestazioni motociclistiche: Significativa sovrapposizione con il settore automobilistico, che comprende:

• Motociclismo: Dove il porting del motore è comune per ottenere vantaggi competitivi.
• Costruttori di moto da strada e custom: Individui e negozi che personalizzano le moto per ottenere potenza e carattere unico.

Prestazioni dei piccoli motori: Il porting si applica ai motori più piccoli, dove l'aumento del flusso d'aria offre miglioramenti notevoli, tra cui:

Kart Racing: Altamente competitive, con il porting come metodo di messa a punto comune.

Attrezzature da giardino modificate: Appassionati che personalizzano le attrezzature per ottenere potenza ed efficienza.

• Produzione di nicchia (meno comune): Applicazioni specializzate:


• Raffinamento di stampi e matrici: Potenzialmente utilizzando tecniche simili al porting per rimodellare i passaggi interni di stampi o matrici.
• Aerospaziale o industriale: Potenziale limitato di strumenti specializzati per modificare i percorsi del flusso d'aria in componenti specifici.

Perché gli strumenti di porting sono importanti

• Personalizzazione: Il porting consente di adattare il comportamento del motore a esigenze specifiche, cosa che i componenti prodotti in serie non possono ottenere.
• Ottimizzazione: Liberare il pieno potenziale di un motore per ottenere la massima potenza ed efficienza all'interno di una determinata configurazione.

Vantaggio competitivo: cruciale negli ambienti di gara, dove i piccoli miglioramenti del flusso d'aria si traducono in vantaggi reali.

Macchine per strumenti di porting: Precisione e potenza per il miglioramento del flusso d'aria

Macchine primarie

• Smerigliatrici per stampi: La fonte di energia più comune per gli utensili di porting.

• Tipi: Le smerigliatrici pneumatiche (alimentate ad aria) sono la scelta tradizionale, ma i modelli elettrici offrono un controllo e una precisione sempre maggiori.
• Funzione: Le smerigliatrici forniscono la rotazione ad alta velocità necessaria per azionare le frese in metallo duro e gli utensili abrasivi per la rimozione del materiale.
• Utensili rotativi ad albero flessibile: Meno potenti delle smerigliatrici, ma offrono un'eccellente maneggevolezza per i lavori di rifinitura dei dettagli.



Macchine e attrezzature aggiuntive

• Pressa per trapano: Utilizzata per le operazioni iniziali di controforatura per stabilire la forma di base dell'attacco.
• Smerigliatrice da banco: Può essere utilizzata per la sgrossatura delle bave di carburo o per le modifiche agli utensili.
• Banco di flusso (specializzato): Per i costruttori di motori più seri, i banchi di flusso misurano il flusso d'aria attraverso le porte per quantificare i risultati delle modifiche ai condotti.
• Strumenti di misura di precisione: Calibri, micrometri e alesametri sono essenziali durante il processo di porting.

Fattori di selezione della macchina

• Dimensione e complessità delle porte: Porte più grandi possono richiedere smerigliatrici più potenti. Forme complesse possono favorire utensili ad albero flessibile.
• Fase della lavorazione: La rimozione di materiale grezzo rispetto alla finitura fine influenza la scelta della macchina e dell'utensile.
• Livello di competenza: I portatori esperti possono utilizzare attrezzature più potenti, mentre i principianti potrebbero preferire la più lenta rimozione del materiale di un utensile ad albero flessibile.

Ottimizzate il vostro porting con il supporto di progettazione e ingegneria di Baucor

Oltre lo strumento: La competenza di Baucor

In qualità di leader mondiale nella lavorazione di precisione, Baucor è consapevole che per ottenere risultati ottimali di porting non basta un utensile di qualità. Anche se gli utensili specializzati per il porting potrebbero essere al di fuori delle nostre offerte principali, ecco come possiamo supportare questo settore:

• Consulenza sui materiali: Guidiamo i produttori e i porter professionisti sui materiali ideali (gradi HSS, gradi di metallo duro, tipi di abrasivo) per gli utensili, in modo da soddisfare le esigenze e i materiali specifici dei pezzi da lavorare.
• Progettazione di utensili personalizzati: I nostri ingegneri possono collaborare con i costruttori di utensili per il porting per progettare svasature uniche, geometrie di bave o utensili abrasivi specializzati per applicazioni non standard.
• Competenza sui rivestimenti: Forniamo consulenza sull'idoneità dei rivestimenti per migliorare la resistenza all'usura e le prestazioni in scenari specifici di porting.
• Ottimizzazione della lavorazione: La nostra profonda conoscenza dei processi di asportazione del materiale ci permette di suggerire tecniche o modifiche agli utensili che migliorano il processo di porting stesso, anche quando si utilizzano utensili standard.
• Focus sulla precisione: L'enfasi di Baucor sulla qualità si traduce nel supporto ai produttori nella progettazione di utensili di porting che soddisfano gli standard meticolosi dei costruttori di motori.

Baucor: Il vostro partner per ottimizzare le prestazioni del motore

Collaborando con Baucor, i produttori e i professionisti degli strumenti di porting hanno accesso a:

• Decenni di esperienza nella lavorazione: La nostra conoscenza dei principi degli utensili da taglio può essere adattata alle sfide uniche del porting.
• Approccio orientato alle prestazioni: Ci concentriamo sui risultati di cui avete bisogno, come una maggiore durata degli utensili, un porting più veloce, finiture più uniformi, per migliorare le prestazioni del motore.
• Mentalità collaborativa: Baucor lavora a stretto contatto con voi per sviluppare le soluzioni di porting ideali per le vostre esigenze specifiche.

Elementi e considerazioni chiave per la progettazione

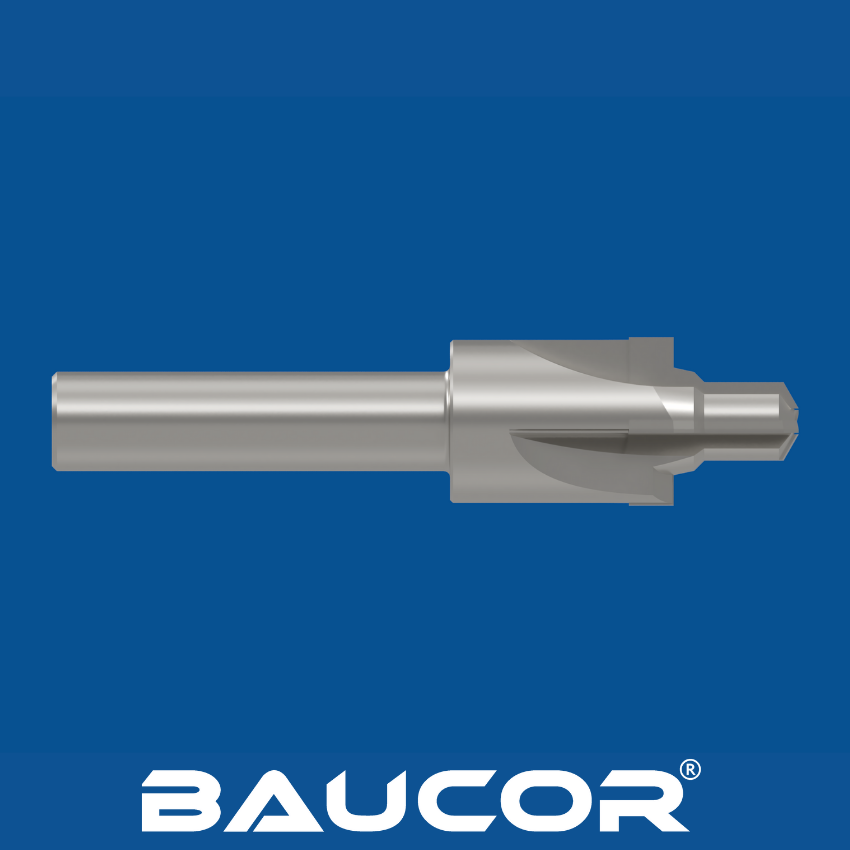

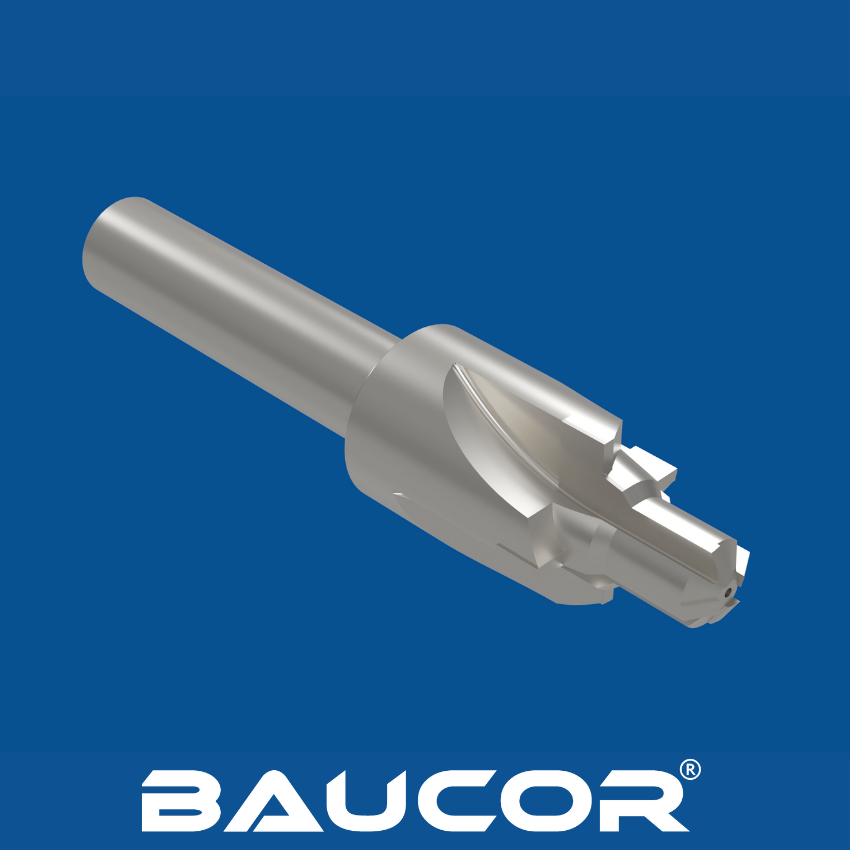

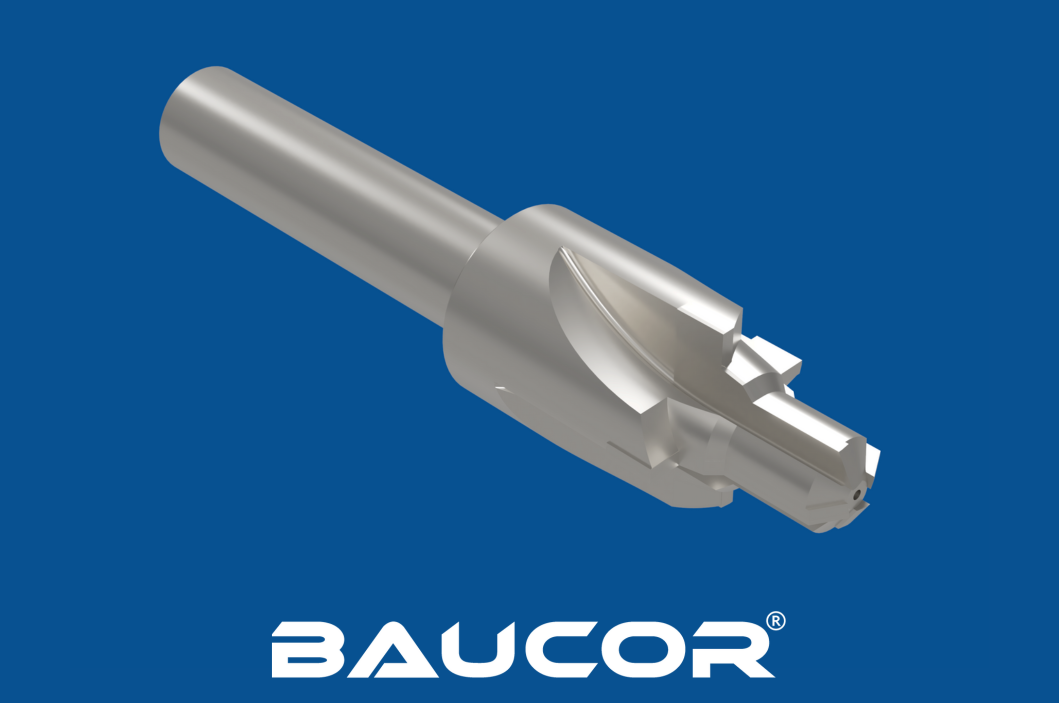

Controfori

• Diametro: Deve corrispondere al diametro finale dell'attacco desiderato.
• Dimensione del gambo: Deve essere adatto alle pinze di serraggio standard per la rettifica di stampi.
• Materiale: HSS per la maggior parte degli usi, metallo duro per materiali molto abrasivi.
• Scanalature: Il design influisce sull'evacuazione dei trucioli e sulla scorrevolezza del taglio.

Frese in metallo duro

• Forma: Forme diverse per le diverse fasi di lavorazione (a punta sferica, a fiamma, cilindrica, ecc.). La forma determina le aree della porta a cui può accedere.
• Dimensioni: Sia il diametro della testa della fresa che il diametro del gambo sono specifiche importanti.
• Geometria del taglio: Influenza l'aggressività e la finitura. Può essere personalizzata per materiali specifici.
• Materiale: Il carburo di tungsteno è lo standard per la sua resistenza all'usura.

Rotoli abrasivi, lamelle e pietre

• Forma e dimensioni: Devono essere conformi alle forme delle porte per un uso efficace.
• Supporto: Il materiale influisce sulla flessibilità e sulla durata.
• Grana: È necessaria una progressione da grossolana a fine per ottenere una finitura liscia della porta.
• Materiale: Ossido di alluminio, carburo di silicio o ceramica, scelti in base al materiale del pezzo.

Fattori di progettazione influenzati dall'applicazione

• Materiale del pezzo: I materiali più duri delle testate richiedono utensili più duri e geometrie di bava potenzialmente diverse.
• Forma e dimensioni della porta: Determinano la dimensione e la portata necessaria di svasature, frese e abrasivi.
• Livello di competenza: Gli utenti esperti possono preferire utensili aggressivi, mentre i principianti potrebbero avere bisogno di opzioni meno aggressive.
• Risultato desiderato: Le porte da corsa sono spesso ottimizzate in modo diverso da quelle per le prestazioni stradali.
