Creazione di più diametri di foro con un alesatore a passo singolo

MASSIMIZZARE L'EFFICIENZA CON LE FRESE AD ALTE PRESTAZIONI DI BAUCOR

TECNOLOGIA ALL'AVANGUARDIA!

Cosa sono gli alesatori a gradino? Come funzionano?

Che cos'è un alesatore a gradino?

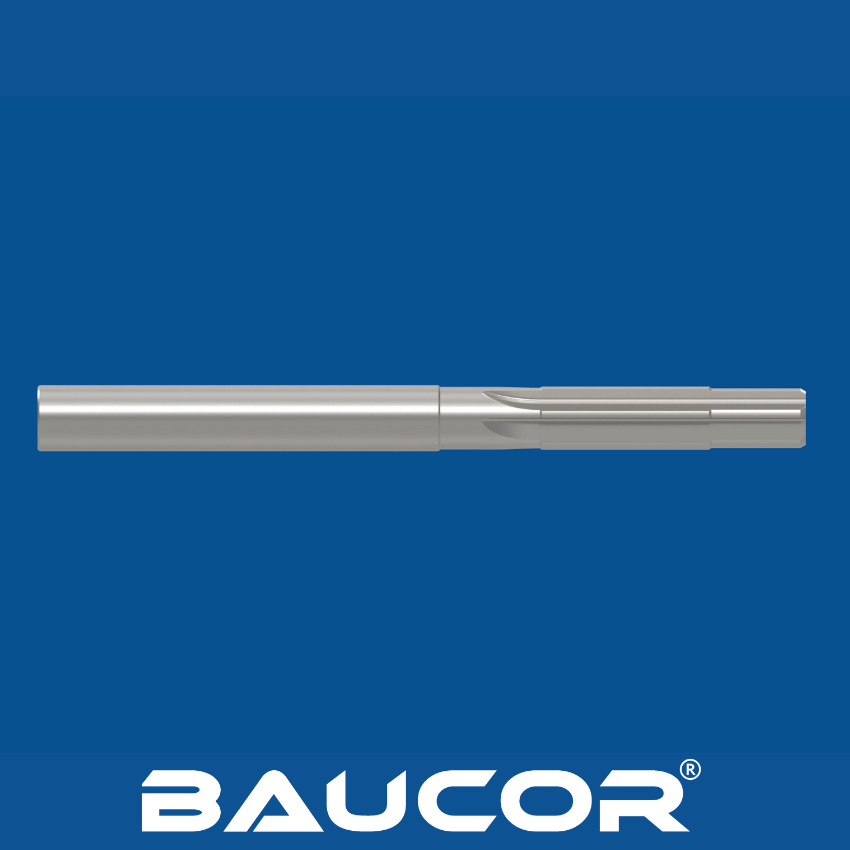

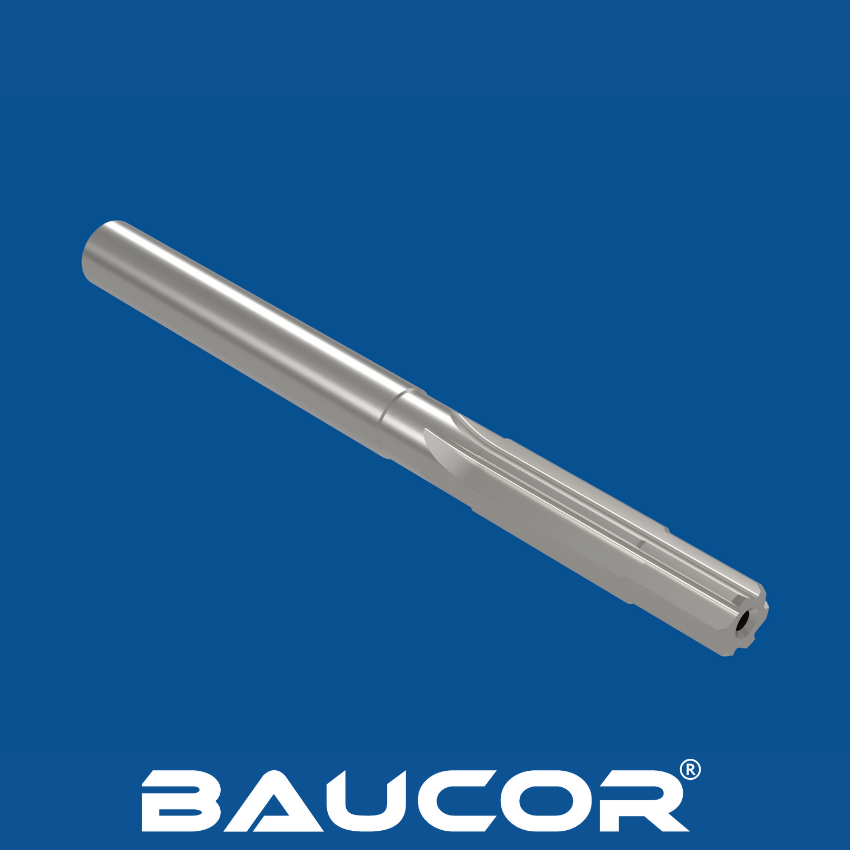

L'alesatore a gradino è un utensile da taglio specializzato progettato per allargare e rifinire fori di diametro multiplo in un'unica operazione. Le sue caratteristiche sono:

  • Design a gradini: Più sezioni di taglio lungo la sua lunghezza, ciascuna con un diametro progressivamente maggiore.
  • Scanalature: Ogni sezione di taglio è dotata di scanalature lungo la sua lunghezza, simili a quelle di un alesatore standard.
  • Utensile singolo: Elimina la necessità di cambiare alesatore per fori di dimensioni diverse, risparmiando tempo e semplificando i processi.

Come funziona un alesatore a gradini?

Foro pilota iniziale: un foro pilota più piccolo viene preforato in base alle dimensioni del diametro più piccolo dell'alesatore.

Inserimento: L'alesatore a gradino viene inserito nel foro pilota.

Rotazione e avanzamento: L'alesatore viene ruotato e alimentato lentamente nel pezzo, come per l'alesatura standard.

Allargamento progressivo: Man mano che l'alesatore avanza, ogni passo più grande allarga successivamente il foro fino al diametro desiderato.

Come vengono prodotti gli alesatori a gradino?

Produzione di alesatori a gradino: Precisione e complessità

Processi produttivi chiave

  • Selezione della materia prima: Si utilizzano comunemente acciai ad alta velocità (HSS) o carburo di tungsteno, la cui scelta è dettata dall'uso previsto per l'alesatore, dai requisiti di resistenza all'usura e dalle quantità prodotte.
  • Formazione del grezzo: Il materiale grezzo viene tagliato e modellato grossolanamente nella forma cilindrica.
  • Rettifica a gradini: La fase più critica. Le rettificatrici di precisione a controllo numerico vengono utilizzate per creare i vari passi di diametro, ognuno dei quali viene affilato con tolleranze minime.
  • Formazione delle scanalature: Le scanalature vengono fresate (o rettificate su materiali molto duri) in ogni sezione di taglio a gradini lungo la lunghezza dell'alesatore.
  • Creazione del tagliente: I taglienti di ciascun gradino vengono accuratamente rettificati per ottenere la giusta geometria e affilatura.
  • Formazione del gambo: Il gambo viene lavorato per ottenere la forma e le dimensioni necessarie per essere inserito nei portautensili.

  • Trattamento termico: I processi di trattamento termico, come la tempra e il rinvenimento, ottimizzano la durezza, la resistenza all'usura e la tenacità del materiale.
  • Finitura e affilatura: Gli alesatori a gradino vengono rettificati e affilati per ottenere le dimensioni finali precise e una finitura superficiale liscia.
  • Ispezione di qualità: Controlli rigorosi assicurano diametri precisi del gradino, finitura superficiale, geometria della scanalatura e integrità generale dell'utensile.

Considerazioni per gli alesatori a gradino

  • Estrema precisione: Sono necessarie attrezzature di rettifica specializzate e operatori qualificati per garantire tolleranze ristrette su ogni gradino.
  • Geometria: Il disegno della scanalatura e gli angoli del tagliente di ogni gradino devono essere ottimizzati per il rispettivo diametro e per il materiale del pezzo.
  • Scelta del materiale: l'equilibrio tra durezza, resistenza all'usura e tenacità è fondamentale, soprattutto perché gli alesatori a gradino possono essere più soggetti a rotture rispetto agli alesatori standard.

OTTENERE UN PREVENTIVO

Quali dimensioni produce Baucor per gli alesatori a gradino?

Conoscere le dimensioni degli alesatori a gradino

  • Diametri multipli: Un singolo alesatore a gradino presenta più diametri di taglio lungo la sua lunghezza, consentendo di allargare e rifinire un foro con incrementi precisi.
  • Diametro del gambo: Deve corrispondere al portautensili della macchina.
  • Diametri dei gradini: Le dimensioni variano notevolmente a seconda dell'applicazione. Un singolo alesatore può comprendere un intervallo compreso tra 0,250" e 0,500" con piccoli incrementi.
  • Lunghezza complessiva e portata: Assicurarsi che l'alesatore sia in grado di accedere alla profondità del foro con cui si sta lavorando.

Le probabili offerte di Baucor

  • Dimensioni standard e personalizzate: Aspettatevi un'ampia gamma di alesatori a gradino standard per coprire le applicazioni più comuni, oltre alla possibilità di dimensioni personalizzate per soddisfare esigenze uniche.
  • Opzioni di materiale: Gli alesatori a gradino saranno probabilmente offerti sia in HSS per uso generale che in metallo duro per materiali più duri e lavorazioni ad alta velocità.

Baucor è in grado di produrre frese per soddisfare una vasta gamma di applicazioni di fresatura, da quelle generiche alla creazione di profili intricati e forme 3D complesse.

Le frese a candela sono disponibili in diversi tipi, come le frese a candela quadrate per la creazione di spigoli vivi, le frese a testa sferica per la contornatura liscia e le frese per sgrossatura per la rimozione rapida del materiale. Adatte a materiali come metalli, plastiche e materiali compositi, Baucor può produrre frese in dimensioni e configurazioni altamente specializzate, su misura per soddisfare le vostre esigenze specifiche. Contattateci per informazioni dettagliate sulle dimensioni e sulle opzioni di personalizzazione per soddisfare perfettamente le vostre esigenze di fresatura.

Quali sono i materiali utilizzati per produrre gli alesatori a gradino?

Materiali comuni per alesatori a gradino

Acciai ad alta velocità (HSS):

  • Tipi: M2, M7, T15 e gradi contenenti cobalto come M35 e M42 sono utilizzati per gli alesatori a gradino.
  • Vantaggi: Buona tenacità, resistenza all'usura e convenienza per l'alesatura a gradino per usi generici in una varietà di materiali.
  • Limitazioni: Potrebbe non essere l'ideale per applicazioni impegnative con pezzi molto duri o abrasivi.

Carburo di tungsteno:

Qualità: Gli alesatori a gradino in carburo solido offrono una resistenza superiore all'usura, spesso con gradi più duri di quelli utilizzati negli utensili da taglio a diametro singolo.

Vantaggi: Durezza, resistenza all'usura e prestazioni eccezionali nella lavorazione ad alta velocità e con materiali molto abrasivi.

Limiti: Costo più elevato e potenziale fragilità, che richiede una manipolazione accurata e impostazioni rigide per evitare rotture.

Metallo in polvere (PM):

  • Tipi: Il PM-HSS offre vantaggi rispetto all'HSS prodotto tradizionalmente.
  • Vantaggi: La struttura a grana più fine migliora la tenacità, la resistenza all'usura e la rettificabilità rispetto agli HSS standard.
  • Limitazioni: Costo relativamente più elevato rispetto agli HSS tradizionali.

Fattori che influenzano la scelta del materiale

  • Materiale del pezzo: La durezza e l'abrasività del materiale da lavorare sono le considerazioni principali.
  • Volume di produzione: I volumi di produzione più elevati spesso favoriscono la maggiore durata degli alesatori a gradino in metallo duro, giustificandone il costo.
  • Applicazione specifica: Le dimensioni del gradino, le tolleranze e la finitura superficiale desiderata influenzano la scelta del materiale.

Rigidità della macchina: I vantaggi delle prestazioni del metallo duro si realizzano pienamente in configurazioni rigide che riducono al minimo il rischio di rottura dell'utensile.

Quali rivestimenti migliorano gli alesatori a gradino?

Migliorare le prestazioni dell'alesatore a gradini con i rivestimenti

Opzioni di rivestimento comuni

  • TiN (nitruro di titanio): Rivestimento versatile di colore oro che offre miglioramenti generali della durezza e della resistenza all'usura.
  • TiCN (Titanium Carbonitride): Un'alternativa più dura e liscia al TiN, che migliora la resistenza all'usura e il flusso dei trucioli.
  • TiAlN (nitruro di titanio e alluminio): Offre un'eccellente durezza a caldo e resistenza all'ossidazione, ideale per la lavorazione ad alta velocità dei materiali più duri e per gli alesatori a gradino.
  • AlTiN (Nitruro di alluminio e titanio): Simile al TiAlN con una durezza e una resistenza all'ossidazione ancora maggiori, adatto per la lavorazione di materiali molto duri o per applicazioni impegnative.
  • Rivestimenti multistrato: La combinazione di rivestimenti diversi in strati può personalizzare ulteriormente le caratteristiche delle prestazioni.
  • Rivestimenti specializzati: Meno comuni, ma i rivestimenti progettati per materiali molto abrasivi o per interazioni specifiche con il pezzo possono essere utilizzati in applicazioni di alesatura a gradino di nicchia.

Fattori da considerare

  • Costo-efficacia: I rivestimenti comportano un costo aggiuntivo. I loro vantaggi dovrebbero essere superiori a quelli degli alesatori a gradino, soprattutto quando la durata dell'utensile e le prestazioni in materiali difficili sono fondamentali.
  • Materiale del pezzo: Il materiale da lavorare è fondamentale. I rivestimenti offrono i maggiori vantaggi nella lavorazione di materiali duri e abrasivi.
  • Geometria: Rivestire geometrie complesse di alesatori a gradino può essere impegnativo. Una distribuzione non uniforme del rivestimento può influire negativamente sulle prestazioni.

OTTENERE UN PREVENTIVO

Dove si usano gli alesatori a gradino?

Applicazioni degli alesatori a gradino: Precisione ed efficienza per diametri multipli

Aree di utilizzo principali

Gli alesatori a gradino sono strumenti essenziali per creare fori di precisione con diametri multipli in vari settori e applicazioni:

Lavorazione e produzione:

  • Produzione di componenti: Lavorazione di pezzi con fori a gradini per cuscinetti, boccole, perni e altri elementi in cui i diametri devono passare.
  • Efficienza della produzione: Riduzione dei cambi utensile e dei tempi di lavorazione rispetto all'utilizzo di più alesatori standard.

Produzione automobilistica:

  • Componenti di motori e trasmissioni con fori a gradini per un adattamento e un allineamento precisi.
  • Componenti di sospensioni e telai in cui possono essere necessari più diametri in un singolo foro.

Industria aerospaziale:

  • Creazione di fori a gradino di precisione per elementi di fissaggio, componenti strutturali o per adattarsi a tolleranze variabili all'interno di gruppi.

Costruzione di stampi e matrici:

Rifinitura di fori a gradino in stampi per componenti con sezioni trasversali diverse.

  • Fabbricazione personalizzata:

  • Creazione di fori speciali per prototipi, pezzi unici o riparazioni, dove un singolo utensile semplifica il processo.

Perché gli alesatori a gradino sono essenziali

  • Precisione e accuratezza: gli alesatori a gradino consentono di ottenere un dimensionamento accurato di più diametri all'interno di un singolo foro.
  • Efficienza: Riducono i cambi di utensile e i tempi di preparazione, soprattutto negli ambienti di produzione.

Versatilità: Adatte a diversi materiali e applicazioni in cui sono richiesti più diametri di foro.

Quali industrie utilizzano gli alesatori a gradino?

Settori chiave che utilizzano gli alesatori a gradino

Gli alesatori a gradino sono strumenti indispensabili nei settori in cui la precisione, l'accuratezza e la capacità di creare più diametri in un singolo foro sono fondamentali:

  • Lavorazione e produzione: Un settore fondamentale per gli alesatori a gradino, che comprende:

  • Officine di lavorazione generale: Gli alesatori a gradino ottimizzano i processi per i componenti che richiedono fori a gradino.
  • Produzione automobilistica: Creazione di fori a gradino precisi in parti di motori, trasmissioni, componenti di sospensioni, ecc.
  • Produzione aerospaziale: Lavorazione di fori a gradino per elementi di fissaggio, assemblaggi strutturali e componenti con tolleranze ristrette.
  • Costruzione di stampi e matrici: Rifinitura di fori a gradino in stampi per pezzi con sezioni trasversali variabili o per creare caratteristiche di allineamento.

  • Fabbricazione e riparazione personalizzate: Gli alesatori a gradino semplificano la creazione di fori multidiametro in prototipi, pezzi unici e durante i lavori di modifica.

  • Attrezzature pesanti: I fori a gradino possono essere necessari per componenti idraulici, punti di rotazione e altri assemblaggi.

Perché gli alesatori a gradino sono da preferire

  • Precisione del foro: gli alesatori a gradino consentono di ottenere tolleranze più strette su più diametri all'interno di un singolo foro rispetto all'utilizzo di più alesatori standard.
  • Efficienza: L'eliminazione del cambio di utensile e la semplificazione delle impostazioni accelerano la produzione e riducono i costi.

Versatilità: Gli alesatori a gradino sono in grado di gestire una vasta gamma di materiali e sono personalizzabili in base a specifiche esigenze multidiametro.

Quali macchine utilizzano gli alesatori a gradino?

Macchine per operazioni di alesatura a gradino di precisione

Tipi di macchine comuni

Le alesatrici a gradino sono versatili, ma raggiungono il loro massimo potenziale di precisione con i seguenti tipi di macchine:

  • Centri di lavoro CNC: Offrono automazione, precisione e la possibilità di integrare l'alesatura a gradino in sequenze di lavorazione complesse con fori di diametro variabile.
  • Fresatrici:
  • Fresatrici verticali: Versatili per operazioni di alesatura a gradino con varie angolazioni.
  • Fresatrici orizzontali: Possono essere utilizzate per l'alesatura a gradino di componenti più grandi o più pesanti.
  • Presse per trapani: Possono essere utilizzate per operazioni di alesatura a gradino di base, soprattutto con alesatori più piccoli e materiali meno impegnativi.
  • Torni: l' alesatura a gradino può essere eseguita su torni per fori concentrici all'asse di rotazione del pezzo.
  • Macchine alesatrici specializzate (meno comuni): Esistono macchine dedicate per la produzione di alti volumi di fori a gradino.

Fattori di selezione della macchina

  • Dimensione e profondità del foro: Fori più grandi o profondi possono richiedere macchine più potenti e rigide.
  • Requisiti di tolleranza: Le tolleranze strette spesso favoriscono i centri di lavoro CNC per la loro precisione e il loro controllo.
  • Volume di produzione: Un volume elevato può giustificare macchine di alesatura specializzate, mentre volumi inferiori sono adatti a macchine di uso generale.

Materiale del pezzo: I materiali più duri possono richiedere velocità più basse, macchine robuste e, potenzialmente, refrigeranti a diluvio.

Quale supporto progettuale e ingegneristico fornisce Baucor per gli alesatori a gradino?

Ottimizzate i vostri progetti di alesatori a gradino con la competenza di Baucor

Oltre l'utensile: Il supporto di Baucor

In qualità di leader mondiale nella lavorazione di precisione, siamo consapevoli che per ottenere risultati ottimali con gli alesatori a gradino non basta un semplice utensile di qualità. Anche se gli alesatori a gradino specializzati potrebbero essere al di fuori delle nostre offerte principali, ecco come possiamo supportare questo settore:

  • Consulenza sui materiali: Guidiamo i produttori e gli utenti sui materiali ideali (gradi HSS, gradi di metallo duro) per soddisfare i materiali specifici dei pezzi, le richieste di prestazioni e i volumi di produzione.
  • Ottimizzazione della geometria: Gli ingegneri di Baucor possono fornire consulenza sugli elementi di progettazione degli alesatori a gradini, tra cui il design della scanalatura, la geometria del tagliente, gli angoli di smusso, il numero di gradini e le transizioni tra di essi.
  • Competenza sul rivestimento: Forniamo consulenza sull'idoneità dei rivestimenti (TiN, TiAlN, ecc.) per migliorare la resistenza all'usura, la durata dell'utensile e le prestazioni in scenari specifici di alesatura a gradino.
  • Supporto ai processi di lavorazione: La nostra conoscenza dei processi di asportazione del materiale ci aiuta a suggerire tecniche o modifiche che ottimizzano l'efficienza e i risultati nell'uso degli alesatori a gradino.
  • Focus sulla precisione: L'enfasi di Baucor sulla qualità si traduce nel supporto ai produttori nella progettazione di alesatori a gradino che soddisfano gli standard esigenti dei loro clienti.

SUPPORTO INGEGNERISTICO INEGUAGLIABILE

La vostra soluzione, la vostra scala

Che abbiate bisogno di un singolo prototipo o di una produzione in scala reale, gli ingegneri di BAUCOR sono pronti a collaborare con voi. Contattateci per discutere di come possiamo dare vita alla vostra idea.

Soluzioni su misura per i clienti BAUCOR

BAUCOR è specializzata nella fornitura di soluzioni produttive e ingegneristiche uniche, progettate per soddisfare le esigenze specifiche di ogni cliente. La nostra esperienza copre un'ampia gamma di settori e applicazioni.

Quali sono le guide di progettazione per gli alesatori a gradino?

Principi di progettazione per alesatori a gradino efficaci

Elementi e considerazioni chiave per la progettazione

Diametri dei gradini: Determinati con precisione dalle dimensioni del foro finito richiesto. Le tolleranze strette sono fondamentali.

Transizioni tra i gradini: Le transizioni fluide sono importanti per guidare l'alesatore, ridurre al minimo le forze di taglio e migliorare la finitura superficiale.

Numero di passi: Un numero maggiore di passi consente un allargamento graduale, ma aumenta la complessità dell'utensile. È necessario un equilibrio tra numero di passi e resistenza dell'utensile.

Scanalature:

  • Numero di scanalature: Influenza il carico di truciolo e la scorrevolezza del taglio. Un numero maggiore di scanalature è generalmente migliore per i materiali più duri, ma può limitare la resistenza degli alesatori a passo piccolo.
  • Tipo: Le scanalature diritte sono le più comuni, quelle elicoidali favoriscono l'evacuazione del truciolo e possono ridurre le vibrazioni in alcuni casi.

Geometria del tagliente:

Angoli di spoglia: Spesso si utilizzano angoli di spoglia neutri o leggermente positivi, ottimizzati per i materiali del pezzo da lavorare.

Angoli di spoglia: Forniscono spazio e prevengono lo sfregamento.

  • Smusso: L'angolo di entrata all'inizio di un gradino aiuta a guidarlo nel foro e influenza l'azione di taglio.
  • Design del gambo: Assicura l'adattamento e la rigidità nel supporto della macchina utensile. I tipi più comuni includono gambi diritti e conici Morse.
  • Materiale: HSS (varie qualità) per uso generale, carburo di tungsteno per applicazioni impegnative e per una maggiore resistenza all'usura.

Fattori di progettazione influenzati dall'applicazione

  • Materiale del pezzo: I materiali più duri richiedono materiali più duri per gli alesatori, potenzialmente rivestimenti diversi e possono richiedere geometrie modificate.
  • Dimensioni e profondità del foro: influenzano i requisiti di rigidità dell'alesatore, il design della scanalatura per l'evacuazione del truciolo e le esigenze di resistenza complessiva.
  • Requisiti di tolleranza: Le tolleranze strette possono richiedere geometrie e materiali specifici e un'attenzione particolare alla rigidità della macchina.
  • Volume di produzione: Influenza le scelte dei materiali e dei rivestimenti per ottimizzare la durata dell'utensile e l'efficacia dei costi in un determinato ambiente di produzione.
