Materiali comuni per alesatori

Acciai ad alta velocità (HSS):

• Tipi: M2, M7, T15 e gradi contenenti cobalto come M35 e M42.
• Vantaggi: Buona tenacità, resistenza all'usura e convenienza per alesature generiche in una varietà di materiali.
• Limitazioni: Può non essere ideale per pezzi molto duri o abrasivi, dove la durata dell'utensile è un problema importante.

Carburo di tungsteno:

Qualità: Gli alesatori in carburo solido offrono una resistenza superiore all'usura. Esistono diversi gradi che bilanciano tenacità e durezza.

Vantaggi: Durezza, resistenza all'usura e prestazioni ad alta temperatura eccezionali. Ideale per applicazioni impegnative, lavorazioni ad alta velocità e materiali molto abrasivi.

Limiti: Costo più elevato e maggiore fragilità rispetto all'HSS, che richiede una manipolazione accurata e impostazioni rigide per evitare rotture.

• Metallo in polvere (PM):


• Tipi: Il PM-HSS offre vantaggi rispetto all'HSS prodotto tradizionalmente.
• Vantaggi: Struttura a grana più fine per una maggiore tenacità, resistenza all'usura e rettificabilità rispetto agli HSS standard.
• Limitazioni: Costo relativamente più elevato rispetto agli HSS tradizionali.

Fattori che influenzano la scelta del materiale

• Materiale del pezzo: La durezza e l'abrasività del materiale da alesare giocano un ruolo fondamentale nella scelta del materiale.
• Volume di produzione: I volumi di produzione più elevati spesso favoriscono la maggiore durata degli alesatori in metallo duro, giustificandone il costo.
• Requisiti di tolleranza: La rigidità e la resistenza all'usura del metallo duro possono essere fondamentali per rispettare tolleranze estremamente strette.
• Impostazione della lavorazione: Il metallo duro può richiedere macchine utensili e attrezzature più robuste per evitare vibrazioni che possono causare scheggiature.

Opzioni di rivestimento comuni

• TiN (nitruro di titanio): Rivestimento versatile di colore oro che offre miglioramenti generici della durezza e della resistenza all'usura.
• TiCN (carbonitruro di titanio): Un'alternativa più dura e liscia al TiN, che migliora la resistenza all'usura e il flusso dei trucioli.
• TiAlN (nitruro di titanio e alluminio): Offre un'eccellente durezza a caldo e resistenza all'ossidazione, ideale per alesature ad alta velocità e materiali più duri.
• AlTiN (Nitruro di alluminio e titanio): Simile al TiAlN con una durezza e una resistenza all'ossidazione ancora maggiori, adatto alla lavorazione di materiali molto duri.
• Rivestimenti multistrato: La combinazione di diversi rivestimenti in strati può personalizzare ulteriormente le caratteristiche delle prestazioni.
• Rivestimenti specializzati: Meno comuni, ma i rivestimenti progettati per materiali molto abrasivi o per interazioni specifiche con il pezzo possono essere utilizzati in applicazioni di alesatura di nicchia.

Fattori da considerare

• Costo-efficacia: I rivestimenti comportano un costo aggiuntivo. I loro vantaggi dovrebbero essere superiori, soprattutto per gli alesatori in cui la durata dell'utensile è fondamentale.
• Materiale del pezzo: Il materiale da alesare è fondamentale. I rivestimenti offrono i maggiori vantaggi nella lavorazione di materiali duri e abrasivi.

Geometria: Rivestire geometrie complesse di alesatori può essere impegnativo. Una distribuzione non uniforme del rivestimento può compromettere le prestazioni.

Aree di utilizzo principali

Gli alesatori sono strumenti essenziali per ottenere fori di dimensioni precise e finiture uniformi in diversi settori e applicazioni:

Lavorazione generale:

• Allargamento di fori preforati a dimensioni esatte.
• Miglioramento della finitura superficiale e della precisione rispetto a quanto può essere ottenuto con la sola foratura.

Produzione automobilistica:

• Lavorazione di fori per cuscinetti, boccole, alberi e altri componenti critici del motore e della trasmissione.
• Garantire l'adattamento e l'allineamento precisi dei pezzi per ottenere prestazioni e durata ottimali.

Industria aerospaziale:

• Creazione di fori di precisione per elementi di fissaggio, perni e altri componenti in cui le tolleranze strette sono fondamentali.
• Lavorare con leghe avanzate e applicazioni complesse.

Costruzione di stampi e matrici:

• Rifinitura di fori per perni di guida, perni di espulsione e altri elementi dello stampo che richiedono precisione.

Produzione di armi da fuoco:

Alesatura delle camere in base a dimensioni esatte per garantire prestazioni e precisione costanti.

• Produzione di dispositivi medici:


• Creazione di fori di precisione in strumenti chirurgici e impianti in cui le tolleranze sono fondamentali.

Perché gli alesatori sono essenziali

• Precisione e coerenza: Gli alesatori consentono di ottenere dimensioni dei fori più precise e tolleranze più strette rispetto alla sola foratura.
• Finiture lisce: L'alesatura migliora la finitura della superficie, importante per ridurre l'attrito e l'usura e per garantire un adattamento corretto.

Dimensioni personalizzate: Gli alesatori sono disponibili in una vasta gamma di misure, anche personalizzate, per ottenere dimensioni specifiche dei fori.

Settori chiave che utilizzano gli alesatori

Gli alesatori sono strumenti indispensabili nei settori in cui la precisione, l'accuratezza e la levigatezza delle finiture sono fondamentali:

• Lavorazione e produzione: Un settore fondamentale per gli alesatori, che comprende:
• Officine di lavorazione generale: Gli alesatori sono un punto fermo per allargare e rifinire i fori in una varietà di componenti.
• Produzione automobilistica: Garantiscono tolleranze strette su parti del motore, componenti delle sospensioni e altro ancora.
• Produzione aerospaziale: Fori di precisione per elementi di fissaggio, componenti strutturali e assemblaggi in cui le tolleranze sono fondamentali.
• Costruzione di stampi e matrici: Rifinitura di fori per perni di guida, perni di espulsione e altre caratteristiche dello stampo con elevata precisione.
• Produzione di armi da fuoco: Alesatura di camere e altri componenti critici per garantire precisione e affidabilità di funzionamento.
• Produzione di dispositivi medici: Creazione di fori precisi in strumenti chirurgici, impianti e altri dispositivi per i quali la precisione è fondamentale.
• Produzione di utensili e attrezzature: Gli alesatori assicurano l'accuratezza dell'adattamento e del funzionamento di maschere, attrezzature e altri utensili.

Perché gli alesatori sono preferiti

• Precisione del foro: Gli alesatori consentono di ottenere tolleranze di dimensione del foro più strette rispetto alle sole punte.
• Miglioramento della finitura superficiale: ideale per le applicazioni in cui la riduzione dell'attrito, la scorrevolezza o l'adattamento sono fondamentali.

Versatilità: Gli alesatori sono disponibili in un'ampia gamma di dimensioni, materiali e geometrie per adattarsi a varie applicazioni.

Tipi di macchine comuni

Gli alesatori, pur essendo versatili, sono spesso utilizzati in tipi di macchina specifici per raggiungere il loro pieno potenziale di precisione:

• Centri di lavoro CNC: Offrono automazione, precisione e la possibilità di integrare l'alesatura in sequenze di lavorazione complesse.
• Fresatrici:
• Fresatrici verticali: Versatili per operazioni di alesatura a varie angolazioni.
• Fresatrici orizzontali: Possono essere utilizzate per alesare componenti più grandi o più pesanti.

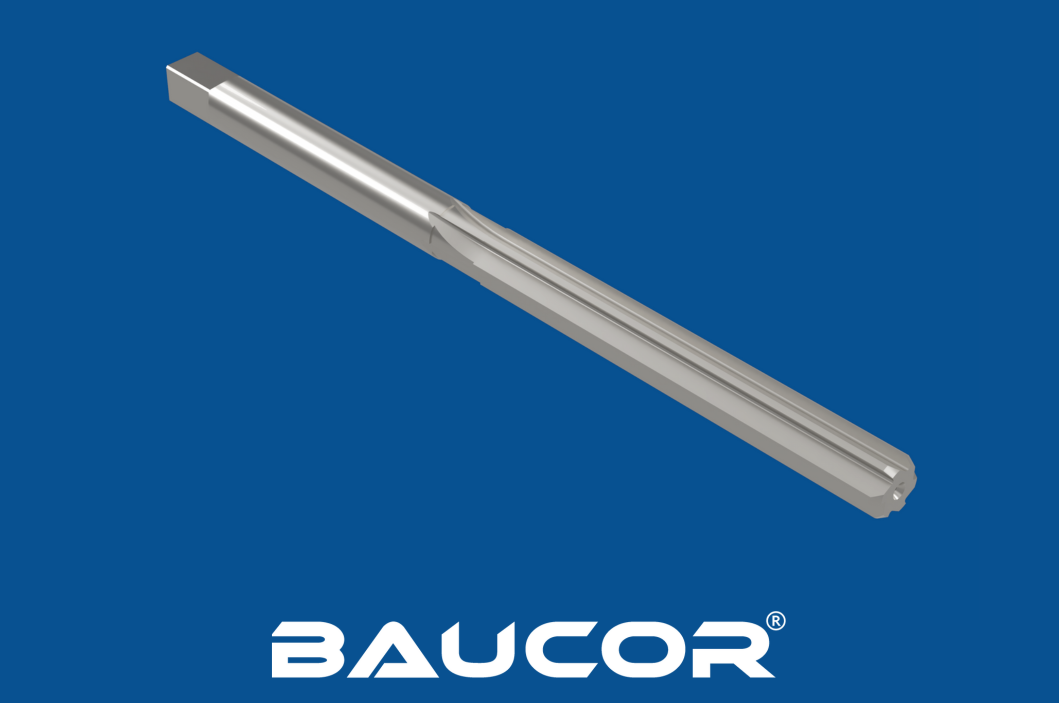

• Presse per trapani: Possono essere utilizzate per operazioni di alesatura di base, soprattutto con alesatori manuali.
• Torni: L'alesatura può essere eseguita su torni per fori concentrici rispetto all'asse di rotazione del pezzo.
• Macchine alesatrici specializzate (meno comuni): Esistono macchine dedicate per la produzione di alti volumi di fori alesati.

Fattori di selezione della macchina

• Dimensione e profondità del foro: Fori più grandi o profondi possono richiedere macchine più potenti e rigide.
• Requisiti di tolleranza: Le tolleranze strette spesso favoriscono i centri di lavoro CNC per la loro precisione e il loro controllo.
• Volume di produzione: Un volume elevato può giustificare macchine di alesatura specializzate, mentre volumi inferiori sono adatti a macchine di uso generale.
• Materiale del pezzo: I materiali più duri possono richiedere velocità più basse e macchine più robuste.

Oltre lo strumento: La competenza di Baucor

In qualità di leader mondiale nella lavorazione di precisione, Baucor sa che per ottenere risultati ottimali non basta un utensile di qualità. Anche se gli alesatori specializzati potrebbero essere al di fuori delle nostre offerte principali, ecco come potremmo supportare questo settore:

• Consulenza sui materiali: Guidiamo i produttori e gli utilizzatori sui materiali ideali (gradi HSS, gradi di metallo duro) per soddisfare le esigenze specifiche di materiali e prestazioni dei pezzi.
• Ottimizzazione della geometria: Gli ingegneri di Baucor sono in grado di fornire consulenza sul design della scanalatura dell'alesatore, sulla geometria del tagliente, sugli angoli di smusso e su altri fattori che influenzano le prestazioni e l'evacuazione dei trucioli.
• Competenza sui rivestimenti: Forniamo consulenza sull'idoneità dei rivestimenti (TiN, TiAlN, ecc.) per migliorare la resistenza all'usura e la durata degli utensili in scenari specifici di alesatura.
• Supporto al processo di lavorazione: La nostra conoscenza dei processi di asportazione del materiale ci aiuta a suggerire tecniche o modifiche dell'alesatore che migliorano l'efficienza e i risultati dell'alesatura, anche quando si utilizzano alesatori standard.
• Focus sulla precisione: L'enfasi di Baucor sulla qualità si traduce nel supporto ai produttori nella progettazione di alesatori che soddisfano gli standard esigenti dei nostri clienti.

Gli specialisti dell'alesatura

Collaborando con Baucor, i professionisti dell'alesatura hanno accesso a:

• Decenni di esperienza nella lavorazione: La nostra conoscenza dei principi degli utensili da taglio può essere adattata alle sfide uniche dell'alesatura.
• Approccio orientato alle prestazioni: Ci concentriamo sui risultati di cui avete bisogno - maggiore durata dell'utensile, alesatura più veloce, finiture più uniformi - per migliorare l'efficienza complessiva.
• Mentalità collaborativa: Baucor lavora a stretto contatto con voi per sviluppare le soluzioni di alesatura ideali per le vostre esigenze specifiche.

Principi di progettazione per alesatori efficaci

Elementi e considerazioni chiave per la progettazione

Diametro: Determina con precisione le dimensioni finali del foro alesato. Deve corrispondere alla tolleranza richiesta.

Scanalature:

• Numero di scanalature: Influenza il carico di trucioli e la scorrevolezza del taglio. Un numero maggiore di scanalature è generalmente migliore per i materiali più duri, ma può limitare la resistenza con alesatori di piccole dimensioni.

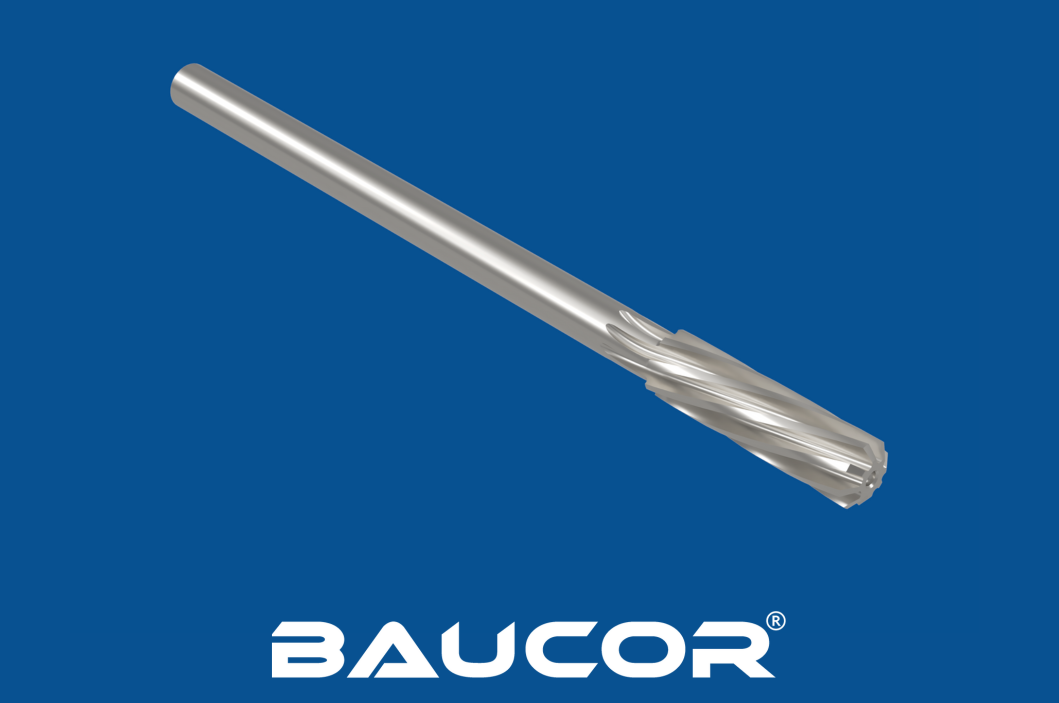

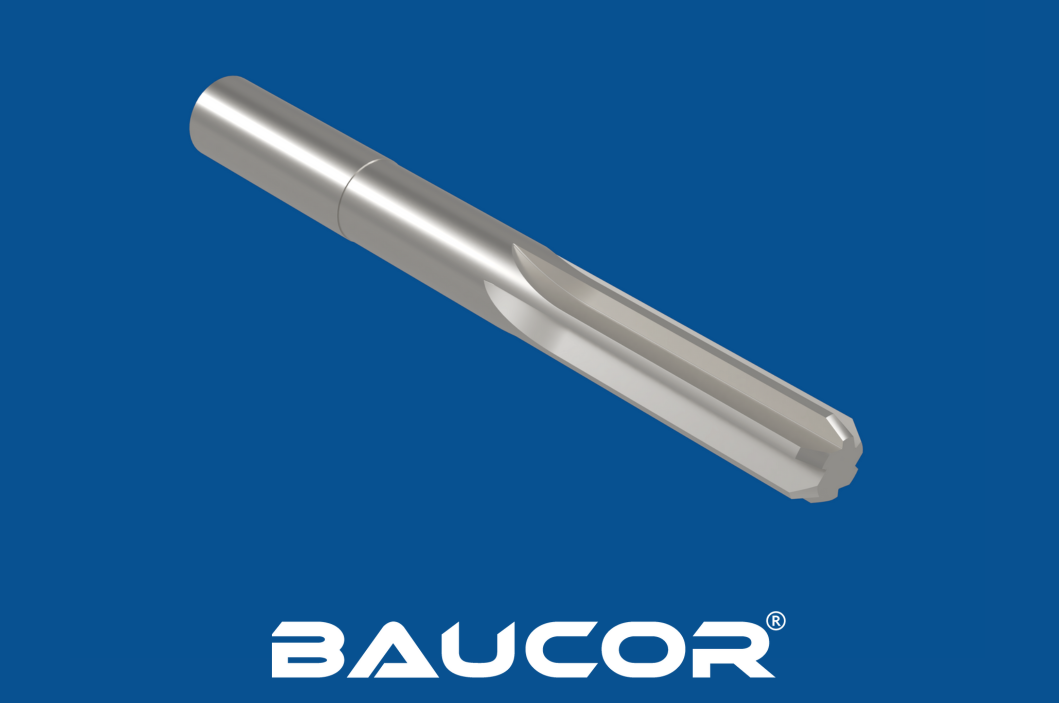

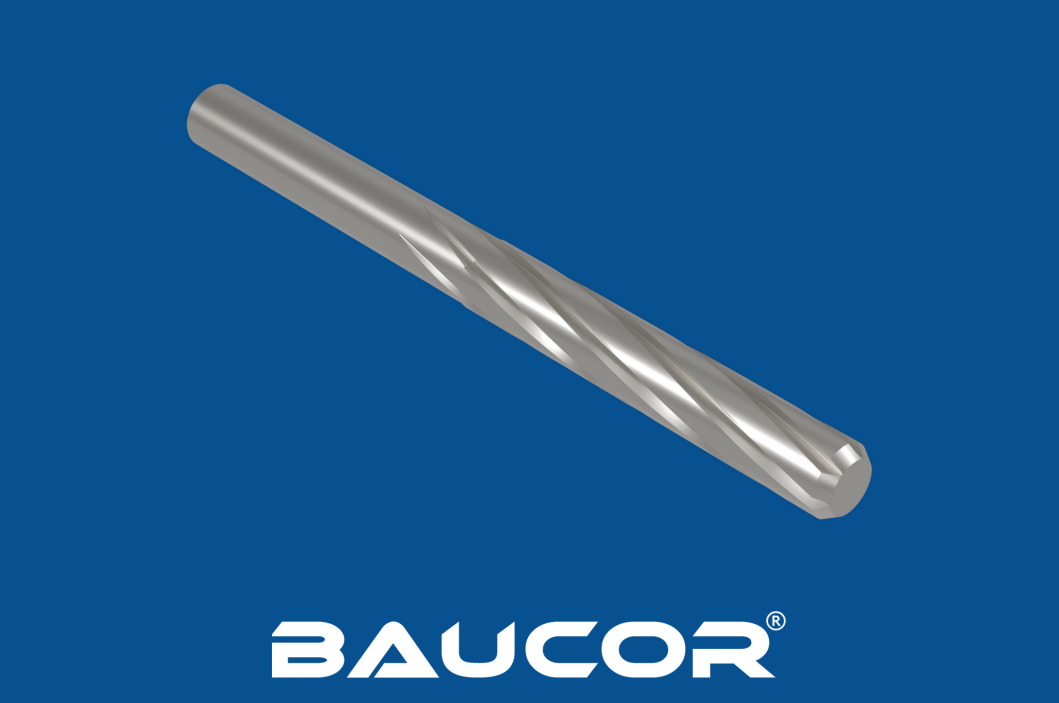

• Tipo: Le scanalature diritte sono le più comuni, quelle elicoidali favoriscono l'evacuazione del truciolo e possono ridurre le vibrazioni in alcuni casi.

Geometria del tagliente:

Angoli di spoglia: Spesso si utilizzano angoli di spoglia neutri o leggermente positivi, ottimizzati per i materiali del pezzo da lavorare.

Angoli di spoglia: Forniscono spazio e prevengono lo sfregamento.

• Smusso: L'angolo di entrata sulla punta dell'alesatore aiuta a guidarlo nel foro e influenza l'azione di taglio.

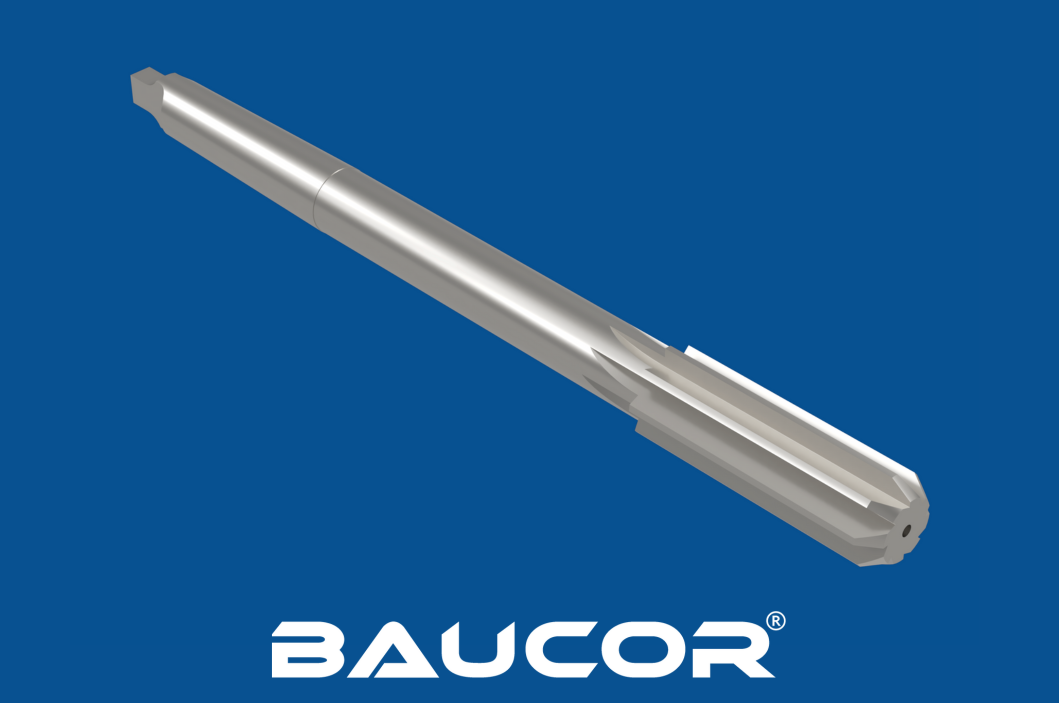

• Design del gambo: Assicura l'adattamento e la rigidità nel supporto della macchina utensile. I tipi più comuni includono gambi diritti e conici Morse.
• Materiale: HSS (varie qualità) per uso generale, carburo di tungsteno per applicazioni impegnative e per una maggiore resistenza all'usura.

Fattori di progettazione influenzati dall'applicazione

• Materiale del pezzo: I materiali più duri richiedono materiali più duri per gli alesatori, potenzialmente rivestimenti diversi e possono richiedere geometrie modificate.
• Dimensioni e profondità del foro: influenzano i requisiti di rigidità dell'alesatore e il design della scanalatura per l'evacuazione del truciolo.
• Requisiti di tolleranza: Le tolleranze strette possono richiedere geometrie e materiali specifici e un'attenzione particolare alla rigidità della macchina.
• Volume di produzione: Influenza la scelta dei materiali e dei rivestimenti per ottimizzare la durata dell'utensile e il rapporto costo-efficacia.
