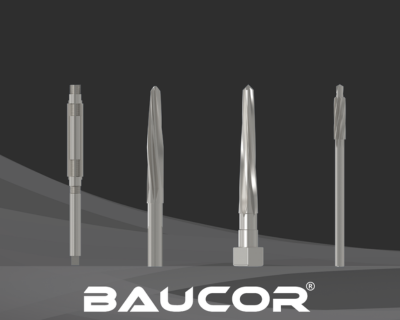

Tipi di utensili per alesatura di precisione utilizzati nella lavorazione meccanica

Diversi tipi di alesatori per operazioni di lavorazione accurate

Nel campo della lavorazione meccanica, per ottenere fori di dimensioni molto precise con finiture lisce, gli utensili per alesatura di precisione sono i veri eroi. Gli alesatori sono una parte fondamentale di settori come l'aerospaziale, l'automobilistico e la produzione di dispositivi medici, dove anche la più piccola differenza di dimensioni può creare problemi di prestazioni e sicurezza.

In questo articolo illustreremo i diversi tipi di utensili per l'alesatura di precisione, il loro utilizzo e le modalità di lavorazione. Fabbricazione di alesatori e gli alesatori personalizzati stanno spingendo i limiti della lavorazione moderna.

Cosa sono gli Alesatori di precisione?

Piuttosto che entrare nel merito dei vari tipi di utensili per l'alesatura, vediamo per un attimo cosa sono in realtà gli utensili per l'alesatura di precisione.

Un alesatore è un utensile da taglio rotante che, di fatto, allarga e rifinisce in modo estremamente preciso un foro già praticato. Non serve a rimuovere parti da un pezzo, ma a produrre un foro liscio, rotondo e preciso.

Le tolleranze di lavorazione di precisione sono molto, molto strette, anche entro un paio di micron, ed è qui che gli alesatori di precisione hanno trovato la loro applicazione più importante, rendendosi indispensabili per ottenere accoppiamenti perfetti all'interno di parti come cuscinetti, ingranaggi e componenti di motori.

Le nuove tecnologie di produzione nel resto del mondo hanno reso possibile che gli alesatori abbiano capacità molto elevate in termini di specifiche per applicazioni industriali e, di fatto, personalizzate.

Tipi comuni di utensili per alesatura di precisione

1. Alesatori manuali

Gli alesatori manuali sono azionati a mano, leggermente rastremati all'inizio per facilitare l'ingresso in un foro esistente da allargare. Utilizzati principalmente per piccole produzioni e lavori di manutenzione, gli alesatori manuali possono essere impiegati anche in situazioni che non consentirebbero l'alesatura a macchina.

• Caratteristiche: Conicità lunga, estremità quadrata, utilizzata in combinazione con una chiave per rubinetti.

• Applicazioni: Officine di riparazione, prototipi, assemblaggi manuali.

Ai tempi della produzione di alesatori, gli alesatori manuali erano talvolta dotati di lame regolabili per consentire un certo margine di regolazione rispetto alle dimensioni del foro.

2. Alesatori espandibili

L'alesatore espansibile è una risposta ingegnosa per le piccole regolazioni delle dimensioni del foro. Consiste in un manicotto a fessura regolabile che può essere leggermente espanso.

• Caratteristiche: Diametro di taglio regolabile

• Applicazioni: Lavori di manutenzione, fori di grande diametro, ricondizionamento di vecchi fori

Alesatori personalizzatirealizzati secondo il design espandibile, possono far risparmiare molto tempo e costi nei settori che richiedono tolleranze estremamente strette.

3. Alesatori a macchina

L'alesatore da macchina, progettato per lavorare con torni, trapani e fresatrici, è caratterizzato da scanalature diritte o elicoidali ed è stato utilizzato soprattutto per operazioni a velocità elevata.

• Vantaggi: Azione di taglio costante; scanalature disponibili in diversi modelli.

• Ambienti di lavoro: Produzione di massa, lavorazione CNC, produzione di componenti per auto.

L'alesatore personalizzato di oggi

Una condizione estremamente avversa in ambienti estremi richiede un'attenzione particolare per i materiali prodotti con questi alesatori personalizzati. Il materiale può quindi includere alluminio, acciaio o titanio per aumentare l'efficienza e migliorare la finitura.

4. Alesatori conici

Gli alesatori conici creano fori con una conicità lenta e graduale piuttosto che un foro diritto. Sono molto utilizzate per il montaggio di perni conici o per il rivestimento di parti.

• Caratteristiche: Taglienti conici con diverse velocità di conicità (ad esempio, conicità Morse).

• Applicazioni: Impostazione di linee di assemblaggio, allineamento meccanico, montaggio di perni di precisione.

Grazie alla moderna fabbricazione di alesatori metodi di fabbricazione degli alesatori, i produttori possono produrre alesatori conici ultraprecisi con tassi di conicità costanti in più lotti di produzione.

5. Alesatori a mandrino

L'alesatore a mandrino, un sottoinsieme degli alesatori per macchine, è forse il tipo più utilizzato oggi nelle officine meccaniche. Sono progettati per essere mantenuti (o "mandrinati") nel mandrino di una macchina.

• Caratteristiche: Alta precisione, a scanalatura corta, diritta o a spirale

• Utilizzi: Alesatura ad alta velocità, in particolare nelle operazioni CNC.

Gli alesatori a mandrino sono un ottimo esempio di come la produzione avanzata di alesatori produzione di alesatori tecniche avanzate di produzione degli alesatori, superfici rivestite come TiN, TiCN o rivestimenti diamantati, hanno migliorato la durata dell'utensile e le prestazioni di taglio.

6. Alesatori in metallo duro

Nella lavorazione di materiali difficili come gli acciai temprati o i compositi, gli alesatori in metallo duro sono la scelta preferita grazie alla loro superiore resistenza all'usura, tolleranza al calore e precisione rispetto agli utensili in acciaio rapido (HSS).

• Caratteristiche: Estremamente duri, resistenti al calore e con una maggiore durata dell'utensile

• Applicazioni: Aerospaziale, impianti medici, componenti del settore energetico.

Gli alesatori in carburo personalizzati hanno trovato un maggiore appeal in industrie in cui i costi dovuti ai tempi di inattività e alla durata degli utensili sono critici.

7. Alesatori a conchiglia

Gli alesatori a conchiglia sono progettati per essere montati su un perno per applicazioni con fori di grandi dimensioni e con un elevato rapporto peso/dimensioni.

• Caratteristiche: Costruzione cava con frese intercambiabili.

• Applicazioni: Produzione di grandi macchinari, costruzioni navali o grandi parti strutturali.

La produzione degli alesatori a guscio di solito incorpora progetti modulari, consentendo al macchinista di sostituire facilmente il guscio di taglio piuttosto che l'intero utensile.
