Scegliere il materiale giusto per l'applicazione

Il materiale ottimale per una fresa a sede per chiavi a raggio pieno dipende da fattori quali:

• Materiale del pezzo: Durezza e abrasività del materiale da lavorare.
• Parametri di lavorazione: Le velocità di taglio e gli avanzamenti influenzano l'usura dell'utensile.
• Volume di produzione: influisce sull'importanza della durata dell'utensile e sull'efficacia dei costi.
• Finitura superficiale desiderata: i materiali delle frese più duri possono produrre una finitura più fine della cava.

Materiali comunemente utilizzati

Acciai ad alta velocità (HSS):

• Tipi: M2, M7, T15 sono comuni nella produzione di frese per sedi di chiavi.
• Vantaggi: Buona tenacità, resistenza all'usura e convenienza. Ideale per lavorazioni generiche in vari materiali.
• Limitazioni: Meno adatti a materiali molto duri o abrasivi, dove la durata dell'utensile può essere limitata.

Acciai rapidi al cobalto:

• Esempi: Includono gradi come M35 e M42, contenenti aggiunte di cobalto.
• Vantaggi: Maggiore resistenza al calore e durezza rispetto agli HSS standard. Più adatti alla lavorazione di materiali più duri a velocità elevate.
• Limitazioni: Costo più elevato rispetto al normale HSS.

Carburo di tungsteno:

Gradi: Vari tipi di carburo con proprietà diverse. Le frese per chiavi utilizzano spesso gradi più duri e meno fragili per resistere agli urti.

Vantaggi: Durezza, resistenza all'usura e prestazioni ad alta temperatura eccezionali. Ideale per il taglio di materiali molto duri e per applicazioni impegnative.

Limitazioni: Costo più elevato e maggiore fragilità rispetto all'HSS, che richiede una manipolazione accurata.

• Metallo in polvere (PM):


• Tipi: PM-HSS e PM-T15 offrono vantaggi rispetto agli acciai per utensili prodotti tradizionalmente.
• Vantaggi: Struttura a grana più fine per migliorare la tenacità, la resistenza all'usura e l'affilabilità.
• Limiti: Costo relativamente più elevato rispetto agli HSS convenzionali.

Baucor: Il vostro specialista in materiali e soluzioni di taglio

L'esperienza di Baucor si estende fino ad aiutarvi a scegliere il materiale ideale per le vostre frese per chiavette a raggio completo. Consideriamo tutti i fattori che influiscono sulle vostre operazioni di lavorazione.

Vantaggi dei rivestimenti:

I rivestimenti offrono diversi vantaggi per le frese con sede a raggio pieno:

• Riduzione dell'attrito e del calore: Riducono al minimo l'accumulo di calore e prolungano la durata dell'utensile.
• Migliore resistenza all'usura: Creano uno strato protettivo duro sulla fresa.
• Migliore evacuazione dei trucioli: Alcuni rivestimenti riducono l'adesione dei trucioli, evitando l'intasamento.
• Prestazioni ottimizzate in materiali specifici: Adattamento dei rivestimenti a materiali come l'alluminio o le leghe ad alta resistenza.

Opzioni di rivestimento comuni

• TiN (nitruro di titanio): Rivestimento versatile di colore oro che offre una buona durezza e una resistenza all'usura generica.
• TiCN (Titanium Carbonitride): Un'alternativa più dura e liscia al TiN, che migliora la resistenza all'usura e il flusso dei trucioli.
• TiAlN (nitruro di titanio e alluminio): Eccellente per le applicazioni più impegnative grazie alla sua elevata stabilità termica. È adatto a velocità di taglio più elevate e a materiali più duri.
• AlTiN (Nitruro di alluminio e titanio): Simile al TiAlN con una durezza e una resistenza all'ossidazione ancora maggiori, ideale per la lavorazione di materiali molto duri.
• CrN (Nitruro di cromo): Offre una buona resistenza all'usura e lubrificazione, particolarmente utile nelle applicazioni in cui l'adesione è un problema.
• Rivestimenti multistrato: La combinazione di diversi rivestimenti in strati può personalizzare ulteriormente le caratteristiche prestazionali per esigenze specifiche.

La competenza di Baucor sui rivestimenti

Il team di Baucor è in grado di consigliare la migliore soluzione di rivestimento per le vostre frese a sede per chiavi a raggio pieno in base a:

• Materiale del pezzo: I materiali da lavorare giocano un ruolo importante nella scelta del rivestimento.
• Impostazione della lavorazione: Le condizioni di lavorazione a secco o a umido possono influire sul rivestimento ideale.
• Miglioramenti desiderati: Se la priorità è la durata dell'utensile, la finitura superficiale o la velocità di taglio.

Applicazioni delle frese a gattuccio a raggio pieno nell'industria

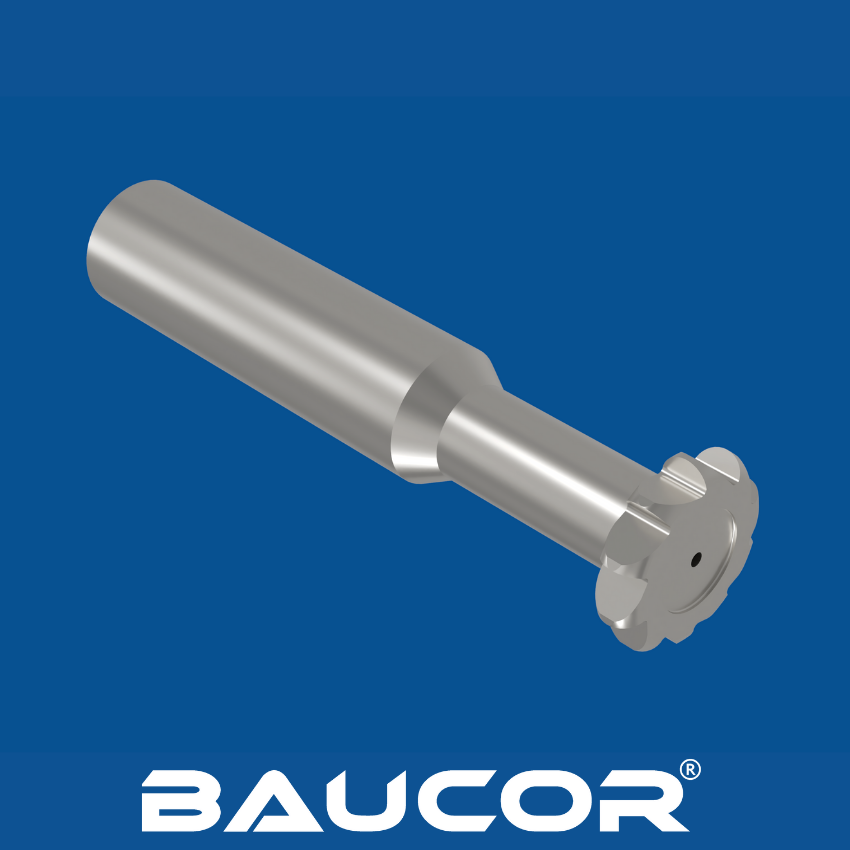

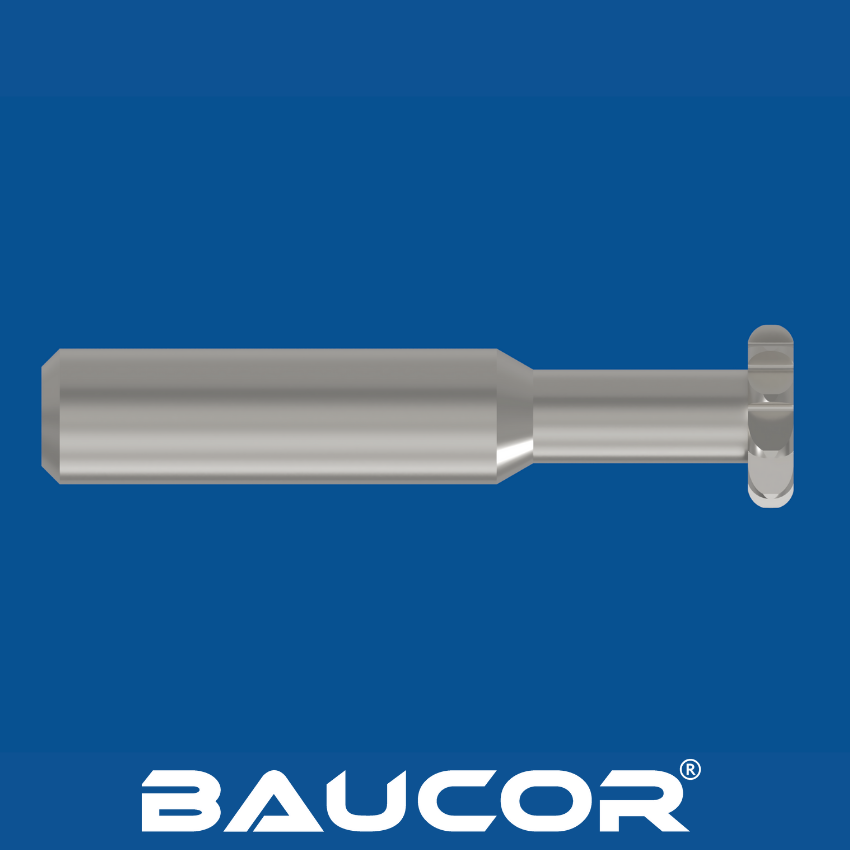

Le frese con sede per chiavi a raggio pieno, note anche come frese con sede per chiavi Woodruff, trovano un impiego essenziale in vari processi di produzione e lavorazione in cui sono richiesti un bloccaggio sicuro dei componenti e una trasmissione fluida della coppia.

Aree di utilizzo principali

• Lavorazione di scanalature e chiavette semicircolari: La funzione principale di queste frese è quella di creare sedi per chiavi arrotondate in alberi, fori, ingranaggi, mozzi e altri componenti rotanti.
• Assemblaggio di componenti: Le sedi delle chiavette a raggio pieno lavorano insieme alle chiavette Woodruff per fissare e posizionare con precisione i pezzi sugli alberi.
• Lavorazione di produzione: Queste frese sono ampiamente utilizzate nella produzione di parti di macchine, utensili e vari componenti industriali.
• Riparazione e manutenzione: Le frese a raggio pieno sono impiegate nella rimessa a nuovo di macchinari in cui le sedi delle chiavette possono essere danneggiate o devono essere sostituite.

Settori in cui le frese per chiavette a raggio pieno sono comuni

• Automotive: Creazione di sedi per chiavette su alberi, ingranaggi e altri componenti rotanti della catena cinematica e della trasmissione.
• Aerospaziale: Lavorazione di elementi strutturali, componenti di motori e assemblaggi che necessitano di sedi per chiavette di precisione e connessioni sicure.
• Produzione di macchinari: Ampiamente utilizzata per la formazione di sedi di chiavette in alberi, giunti, ingranaggi e vari componenti di macchine.

Produzione generale: Diverse applicazioni in tutti i settori in cui i componenti rotanti devono essere fissati in modo sicuro.

Le frese per sedi di chiavi a raggio pieno (frese per chiavi Woodruff) sono indispensabili nei settori in cui la precisione, l'accoppiamento sicuro dei componenti e l'efficienza della lavorazione sono fondamentali. Ecco una panoramica completa:

Produzione automobilistica:

• Alberi di trasmissione e di propulsione
• Ingranaggi, assali e vari componenti di trasmissione
• Componenti del motore che richiedono un montaggio sicuro di pulegge e pignoni.

Industria aerospaziale:

• Componenti strutturali
• Parti di turbine e motori
• Gruppi di carrelli di atterraggio e altre parti in cui sono fondamentali connessioni sicure e concentrazioni di stress ridotte al minimo.

Macchinari e attrezzature pesanti:

• Alberi, assali e riduttori di grandi dimensioni utilizzati nelle macchine per il movimento terra, l'edilizia e l'industria mineraria.
• Cilindri idraulici, pompe e valvole all'interno di sistemi idraulici complessi.

Generazione di energia:

• Alberi e giunti di turbine in centrali elettriche a combustibili fossili e rinnovabili.
• Assemblaggio sicuro di componenti di generatori e parti rotanti.

Petrolio e gas:

Stringhe di trivellazione e strumenti di perforazione

Valvole, pompe e componenti critici nelle infrastrutture di raffinazione e distribuzione.

• Produzione generale: Una vasta gamma di applicazioni in cui i componenti rotanti o scorrevoli devono essere fissati in modo sicuro ad alberi o all'interno di fori. Alcuni esempi sono:
• Riduttori industriali
• Apparecchiature per la lavorazione degli alimenti
• Macchinari per l'imballaggio
• Componenti di macchine utensili

Perché le frese per chiavette a raggio pieno sono da preferire

• Riduzione delle concentrazioni di stress: Il profilo arrotondato riduce al minimo le sollecitazioni rispetto alle sedi delle chiavette a fondo quadro, migliorando la durata dei componenti.
• Allineamento con le chiavi standard: Le sedi delle chiavette a raggio pieno funzionano perfettamente con le chiavi Woodruff facilmente reperibili.
• Efficienza di lavorazione: Spesso possono essere lavorate in un numero inferiore di passaggi rispetto alle sedi delle chiavette a fondo quadro.

Baucor: Il vostro partner nella lavorazione di precisione

L'esperienza di Baucor si estende alla fornitura di soluzioni di fresatura di sedi per chiavi a raggio completo, su misura per le esigenze di vari settori industriali. Offriamo:

• Competenza sui materiali: Frese ottimizzate per diversi materiali dei pezzi, dagli acciai alle leghe ad alta resistenza.
• Personalizzazione: Soluzioni su misura per requisiti unici e applicazioni specializzate.
• Conoscenza del settore: Vi aiutiamo a scegliere la fresa giusta per ottimizzare i vostri processi produttivi.

Tipi di macchine più comuni

Le frese per sedi di chiavetta a raggio pieno possono essere utilizzate su diversi tipi di macchine, offrendo flessibilità per diversi ambienti di produzione:

• Fresatrici:

• Fresatrici orizzontali: Ideali per tagliare le sedi delle chiavi sul lato del pezzo.
• Fresatrici verticali: Possono essere utilizzate per il taglio di sedi di chiavi sia orizzontali che verticali.
• Centri di fresatura CNC: Offrono automazione, precisione e capacità di gestire complesse lavorazioni di sedi di chiavette.
• Brocciatrici: Macchine specializzate progettate specificamente per il taglio di sedi di chiavette, sia interne che esterne. La brocciatura può essere altamente produttiva per le applicazioni più adatte.


• Macchine per la lavorazione delle chiavette (meno comuni): Macchine di vecchia concezione talvolta utilizzate per il taglio di sedi di chiavette, ma sempre meno diffuse a causa dei vantaggi offerti da altri metodi.



Fattori di selezione della macchina

La scelta della macchina ideale per la vostra fresa a sede di chiavetta a raggio pieno dipende da fattori quali:

• Dimensioni e geometria del pezzo: Le dimensioni e la forma del pezzo in lavorazione determineranno le dimensioni e le capacità della macchina.
• Volume di produzione: I volumi di produzione elevati spesso privilegiano la lavorazione CNC o la brocciatura per la velocità e l'efficienza.
• Requisiti di precisione: Per le tolleranze molto strette, i centri di lavorazione CNC sono spesso l'ideale.
• Budget e attrezzature esistenti: Il costo dell'attrezzatura e l'inventario delle macchine esistenti influenzeranno le vostre scelte.

Baucor: Frese a calotta per il vostro impianto di lavorazione

Il nostro team può aiutarvi a scegliere le frese per sedi di chiavetta a raggio pieno più adatte alle vostre macchine e applicazioni specifiche. Prendiamo in considerazione:

• Dimensioni e conicità del gambo della fresa: Garantire l'adattamento e la rigidità nel portautensili della macchina.
• Potenza della macchina e velocità del mandrino: Abbinare le capacità della fresa alle caratteristiche prestazionali della macchina.

In qualità di leader mondiale nella produzione di frese per sedi di chiavette, Baucor è consapevole che per ottenere risultati ottimali non basta un semplice strumento di qualità. Offriamo un supporto completo per la progettazione e l'ingegnerizzazione, tra cui:

• Analisi approfondita delle esigenze: I nostri ingegneri lavorano con voi per comprendere le vostre specifiche sfide di lavorazione, i materiali dei pezzi e i risultati desiderati.
• Consulenza su materiali e rivestimenti: Vi guidiamo nella scelta del materiale della fresa (HSS, metallo duro, ecc.) e del rivestimento ideale per la vostra applicazione e i vostri obiettivi di prestazione.
• Ottimizzazione delle dimensioni e della geometria: Baucor aiuta a determinare il diametro corretto della fresa, le dimensioni della cava e il profilo della fresa per garantire un adattamento adeguato, la distribuzione delle sollecitazioni e la prevenzione delle rotture.
• Raccomandazioni sui parametri di lavorazione: Forniamo consigli sulle velocità di taglio, sugli avanzamenti e sulle profondità di taglio in base alla vostra specifica configurazione e alla scelta della fresa.
• Collaborazione con le attrezzature e gli utensili: Baucor può collaborare con voi per progettare attrezzature personalizzate o suggerire come ottimizzare l'attrezzaggio per una lavorazione efficiente e precisa della sede della chiave.
• Risoluzione dei problemi e miglioramento continuo: I nostri ingegneri analizzano i vostri metodi esistenti per identificare i colli di bottiglia, suggerire miglioramenti agli utensili o affrontare problemi come le sbavature o l'usura eccessiva degli utensili.
• Progettazione di frese personalizzate: Per requisiti altamente specializzati, gli ingegneri di Baucor possono progettare e produrre frese a raggio pieno completamente personalizzate per risolvere sfide uniche.

Baucor: Il vostro partner nelle soluzioni ottimizzate per le sedi delle chiavi

Collaborando con Baucor, avrete accesso a:

• Decenni di esperienza nella lavorazione: La nostra profonda conoscenza degli utensili da taglio e delle loro applicazioni si traduce in soluzioni pratiche per voi.
• Approccio orientato all'applicazione: Ci concentriamo sui risultati di cui avete bisogno, che si tratti di una maggiore durata degli utensili, di una produzione più rapida o di una migliore qualità dei componenti.
• Progettazione collaborativa: Baucor lavora a stretto contatto con voi per sviluppare le soluzioni ideali per la lavorazione della sede della chiave a raggio completo.

Elementi di progettazione e considerazioni chiave

• Diametro della fresa: Deve corrispondere alla larghezza della sede della chiavetta e al diametro dell'albero/del foro.
• Raggio: Determina il profilo semicircolare della cava e deve essere conforme alle dimensioni standard delle chiavi Woodruff.
• Numero di denti: Influenza il carico di trucioli e la scorrevolezza del taglio. Un numero maggiore di denti è generalmente migliore per i materiali più duri.
• Geometria dei denti:
• Angoli di taglio: Spesso vengono utilizzati angoli di spoglia neutri o leggermente positivi, ottimizzati per i materiali del pezzo da lavorare.
• Angoli di scarico: Garantiscono il gioco e prevengono lo sfregamento.
• Smussi e raggi d'angolo: Possono contribuire a ridurre le concentrazioni di stress e a migliorare la durata dell'utensile.
• Design del gambo: Assicura l'adattamento e la rigidità nel supporto della macchina utensile. I tipi più comuni sono gli steli diritti e gli steli Weldon.
• Scanalature: Progettate per un'efficiente evacuazione dei trucioli. L'angolo di elica e il numero di scanalature sono fattori chiave.

Fattori di progettazione influenzati dall'applicazione

• Materiale del pezzo: I materiali più duri richiedono una geometria del dente più robusta, materiali della fresa più resistenti e potenzialmente rivestimenti diversi.
• Dimensioni della sede della chiavetta: La profondità e la larghezza della cava per chiavetta determinano le dimensioni della fresa e i parametri di taglio richiesti.
• Requisiti di tolleranza: Le tolleranze strette richiedono un'attenzione particolare alla geometria della fresa, alla rigidità della macchina e ai parametri di lavorazione.
• Volume di produzione: Influenza le scelte dei materiali e dei rivestimenti per ottimizzare la durata dell'utensile e l'efficacia dei costi nell'ambito della specifica configurazione di produzione.

Baucor: La vostra risorsa per la progettazione del taglio della sede della chiave

Gli ingegneri di Baucor sfruttano la loro esperienza di progettazione per creare frese per sedi di chiavette a raggio completo ottimizzate per applicazioni specifiche. Consideriamo:

• Consulenza approfondita: Comprendere le vostre esigenze e sfide specifiche di lavorazione.
• FEA (analisi degli elementi finiti): Può essere utilizzata per simulare le sollecitazioni della fresa e ottimizzare il progetto per le applicazioni più complesse.
• Selezione del materiale e del rivestimento: Abbinamento della fresa al pezzo e all'ambiente di lavorazione.
